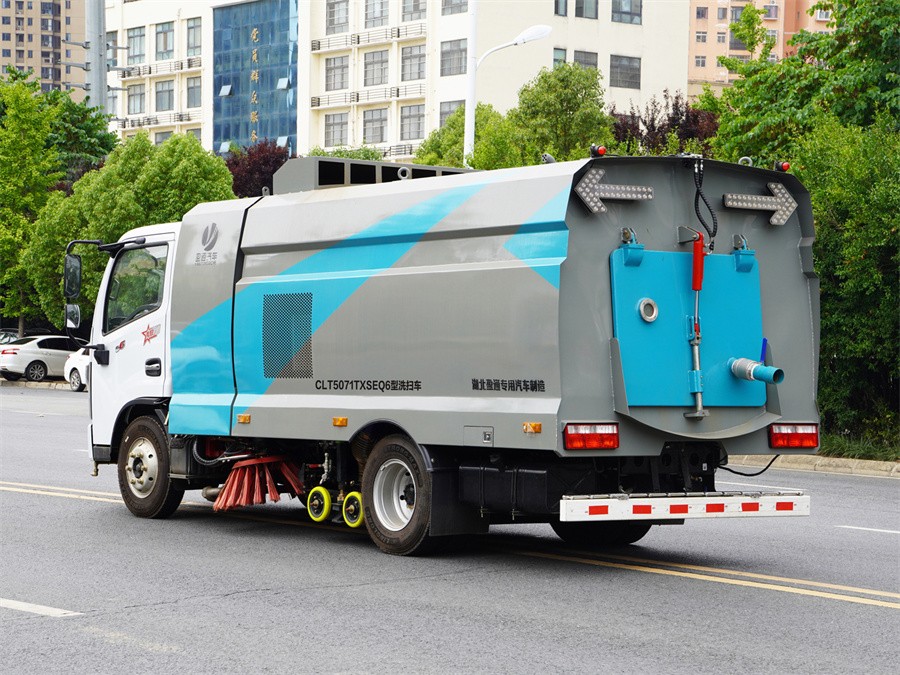

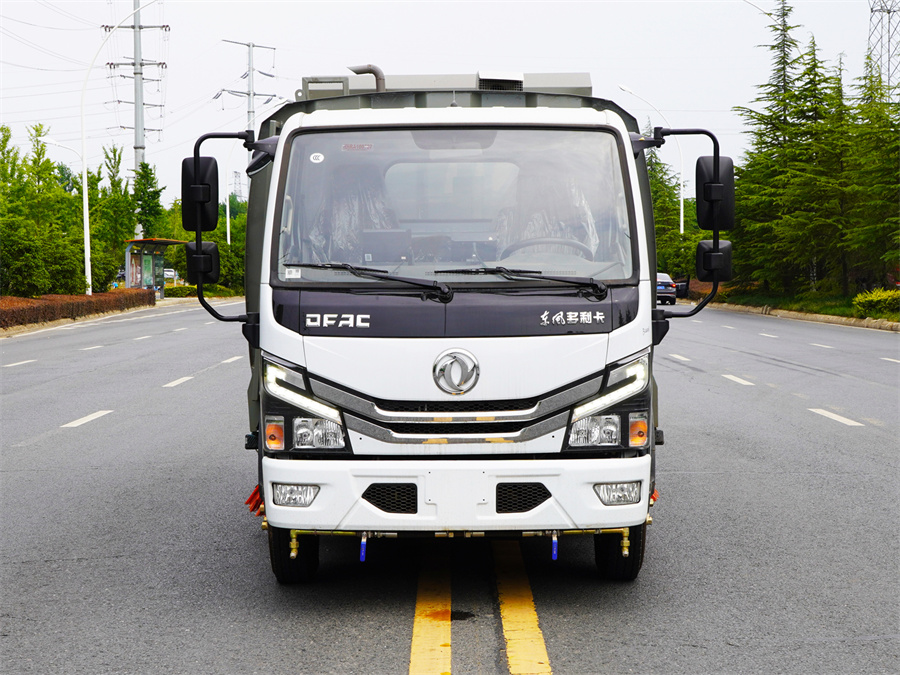

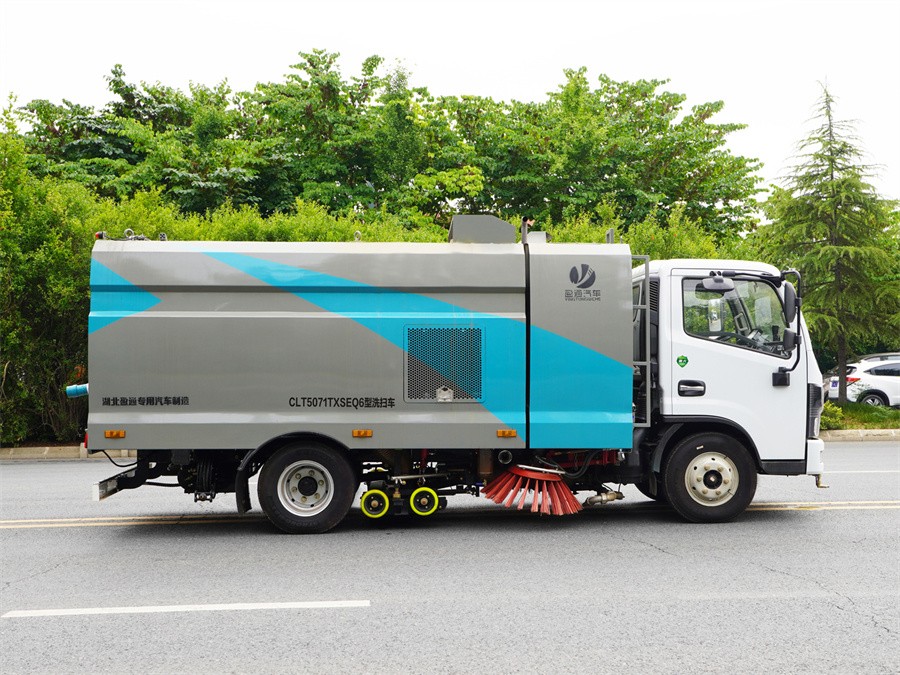

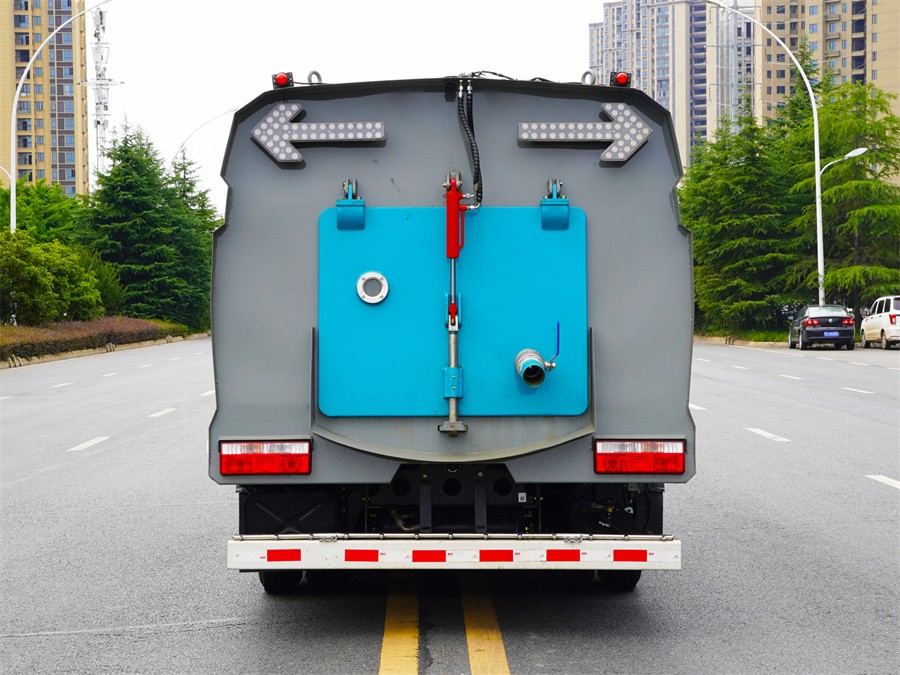

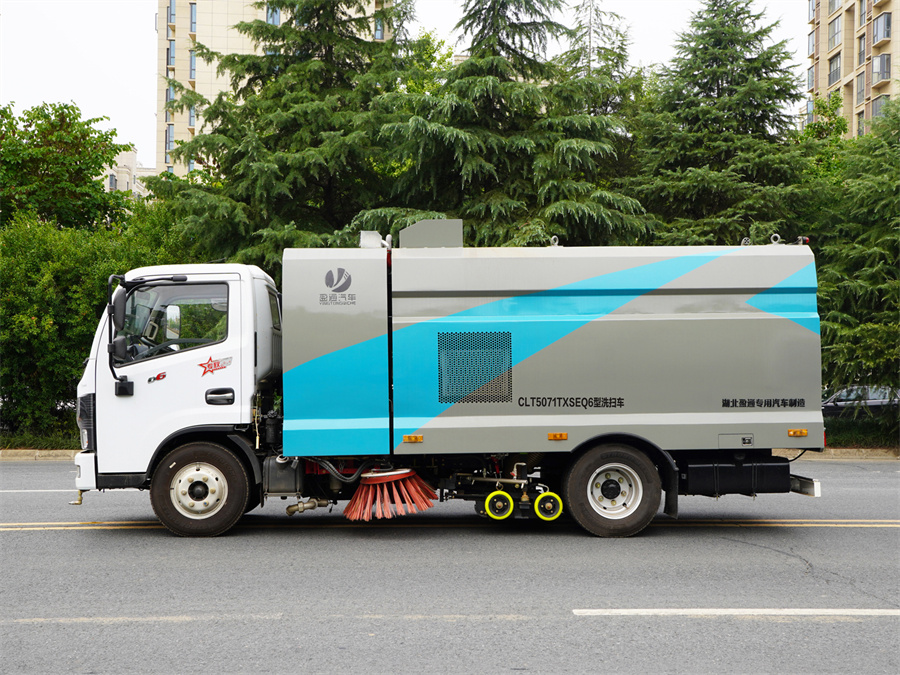

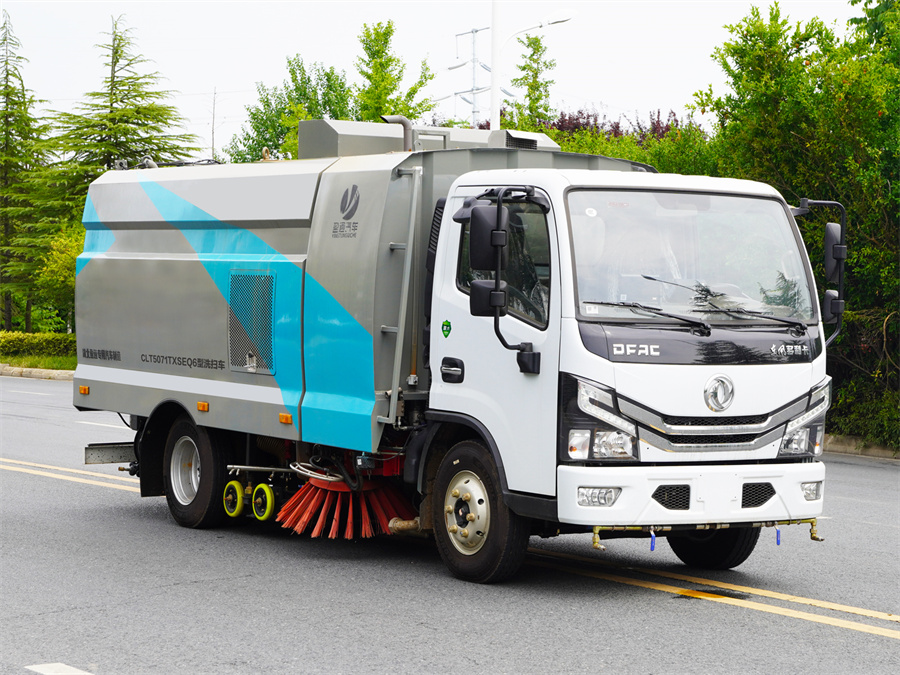

CLT5071TXSEQ6 型洗掃車功能介紹

1. 東風多利卡洗掃車采用洗，掃，吸，混合的方式收集垃圾，濕式除塵、電液

PLC 一鍵控制，液壓傾翻卸料的作業方式對路面進行清掃作業。

2. 采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證

清掃過程的連續性。

3. 采用“ 中置兩掃盤 +噴霧降塵+中置寬幅吸嘴（內置高壓噴桿及兩側高壓噴桿）”的結構布局，對泥濘路面有更好的清潔效果，清掃過程中砂石不在飛濺揚塵，此布局便于清掃裝置與吸盤的調整與維護，轉場作業時整車通過性好。

4. 副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載啟動 和停機時與風機的自動脫離，降低了對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。

5. 掃盤有遇障礙自動避讓保護功能和自動復位功能，遇到障礙自動回縮，越過

障礙自動回位。

6. 掃盤轉速可根據各種不同的清掃工況來調整轉速，能保證在各種污染狀況下

都有良好的清掃效果

7. 采用先進，高效的專用風機和可隨路面自動找平的全浮動式吸嘴，清掃效果

好，使用壽命長。


項 目			主要性能參數
車型			東風多利卡
整車型號			CLT5071TXSEQ6 型洗掃車
底盤型號、類別、生產企業			EQ1075SJ3CDF 二類東風汽車股份有限公司
排放標準			GB3847-2005,GB17691-2018 國Ⅵ
發 動 機	主機	底盤發動機型號及生產企業	YCY24140-60 廣西玉柴機器股份有限公司
		功率	103
		馬力	140
		排量	2360
	副機	清掃發動機型號及生產企業	廣西玉柴動力
		功率	75
		馬力	102
		排量	2900
	燃油種類		0 號輕柴油(與底盤共用柴油箱)
車輛基本參數	外形尺寸(長 X 寬 X 高)mm		6420X2100X2600
	軸距		3308
	輪胎		7.00R16
	輪胎數量		7(含 1 備胎)
	輪距	前輪	1525
		后輪	1650
	額定乘員		2.3 人
	前懸/后懸		1130/2070
	接近角		27
	離去角		15

專用性能參數	垃圾箱容積( m3 )		3 （不銹鋼材質）
	清水箱容積( m3 )		3 （不銹鋼材質）
	清掃寬度		2800
	清掃作業速度(km/h)		3-15
	保潔作業速度(km/h)		5-15
	最大清掃能力(m2/h)		45000
	抽吸能力	密度(g/cm3)	2.0
		質量	1.5
		抽吸粒度	≥100
	垃圾廂傾卸角		≥45°
	清掃效率		≥98%
	作業噪聲		<88 符合 GB7258 規定
行駛性能參數	驅動型式		4 ×2 后軸驅動
	懸架型式		鋼板彈簧
	鋼板彈簧片數(前/后)		8/10+7
	制動型式		雙回路氣壓制動、鼓式
	制動距離(滿載 30km/h)		≤10m
	最高車速(km/h)		99
	最小轉彎半徑		8
	最大爬坡度		≥30%
	離合器系統		單片干式膜片彈簧離合器，液壓操縱
	變速器系統		機械式 5 檔變速器，帶同步器，手動


	發動機耗油量		行駛 (L/1 00k m)	作業(L/h)	作業(L/10000m2)
			≤12	≤6	≤3
降塵系統	噴水形式		低壓霧狀
	主要元件組成		水過濾器、管路、不銹鋼噴架、高壓噴嘴等
	高壓水泵		品孚
	安裝位置	清掃降塵	左右前掃盤
		吸塵降塵	吸盤吸風口內
	控制型式		電子控制，一鍵操作


液壓系統	型式		開放式，電動控制集中操縱
	主要元件		齒輪泵、擺線馬達、液壓缸、電磁閥、動力單元等
	擺線馬達		三洋機械
	齒輪油泵		長源機械
	液壓油缸		海普瑞斯液壓油缸
	液壓缸密封件		鼎基
	液壓油管		天河
	電磁閥組		海普瑞斯
	防震壓力表		紅旗
	回油過濾器		海普瑞斯
	系統溢流壓力	Mpa	12-15
	液壓油箱容積	L	≥60
電器系統	系統組成		由底盤車電路和副發動機電氣部分及專用工作裝置操作控制電路組成。
	底盤車系統電壓 (V)		24
	工作裝置系統電壓 (V)		24


	電控箱面板組成		副機轉速表、副機水溫表、機油溫度報警裝置、各種操作控制開關
	控制開關		上海施耐德(中法合資)
	可編程序邏輯控制器		百兆富
	斷路器		海格
	蓄電池型號		12V-70A.H (2 只并聯)
風 機 系統	型式		專用高壓離心風機
	品牌		北玻風機
	額定工作轉速	r/min	29500
	傳動型式		副發動機、離合器、帶齒耐高溫 A 帶傳動(4 根)
	風機皮帶		浙江三力士
	自動離合器		離心式，進口材質，質保壹年，使用壽命可達 1 萬工作小時
	風量(m3/h)		5000 ~ 7800


清掃系統	型式		在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。
	主要元件組成		掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬達等
	掃刷撐開直徑	mm	φ800-900
	掃盤馬達 轉速	r/min	140
	掃盤數量		2
	單個掃盤配刷數量		22
	掃盤傾角調整	前掃盤	前傾 5° ~15° 外傾 5° ~10°
		后掃盤	前傾 5° ~10° 內傾 5° ~10°
吸嘴裝置	型式		吸嘴懸掛在底盤車后輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸控制雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數 量 8），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動 懸掛。
	吸管直徑	mm	φ180
	吸管品牌		NORRES
	行走輪軸承		SKF(斯凱弗)
	行走輪耐磨外圈		Stellana
	工作狀態吸嘴邊剛性部份離地間隙		5～8
	吸嘴吸管風速 (m/s)		50 ～ 65
	吸嘴負壓 (mmH2O)		380
其它	報警系統		倒車語音報警系統


配置	副操作系統	尾部帶電控操作系統，控制大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。
	手動泵應急舉升系統	如遇副發動機故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。
