東風D9洗掃車-東風多利卡18噸洗掃車
灑水車價格：電議萬元(如有需要送貨上門，另加運費)
交貨方式：全國送貨/廠區自提
排放標準：國六,新能源,純電動瀏覽：次
銷售性質：廠家直銷，支持分期付款發布:2024-7-1 14:42:47
地址：湖北隨州市經濟開發區旭光路
銷售經理：陶經理
銷售熱線：188-7299-2808
銷售熱線：188-7299-9066

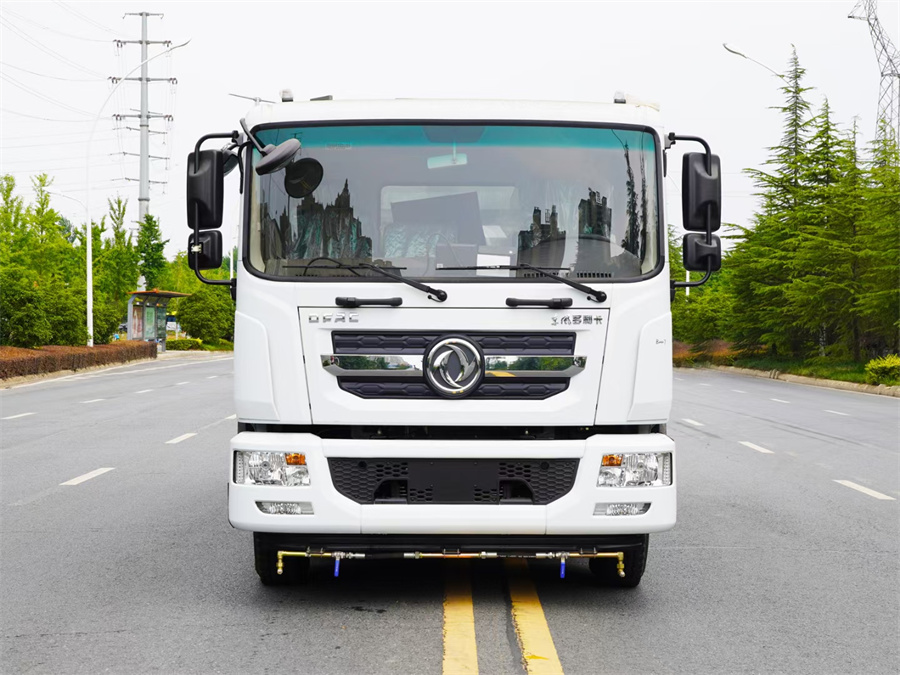

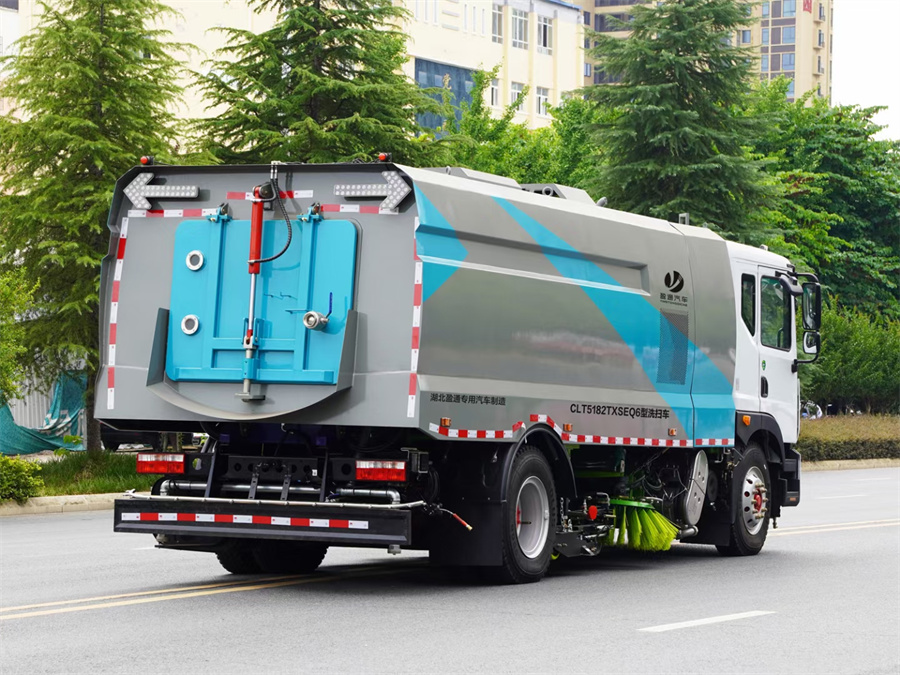

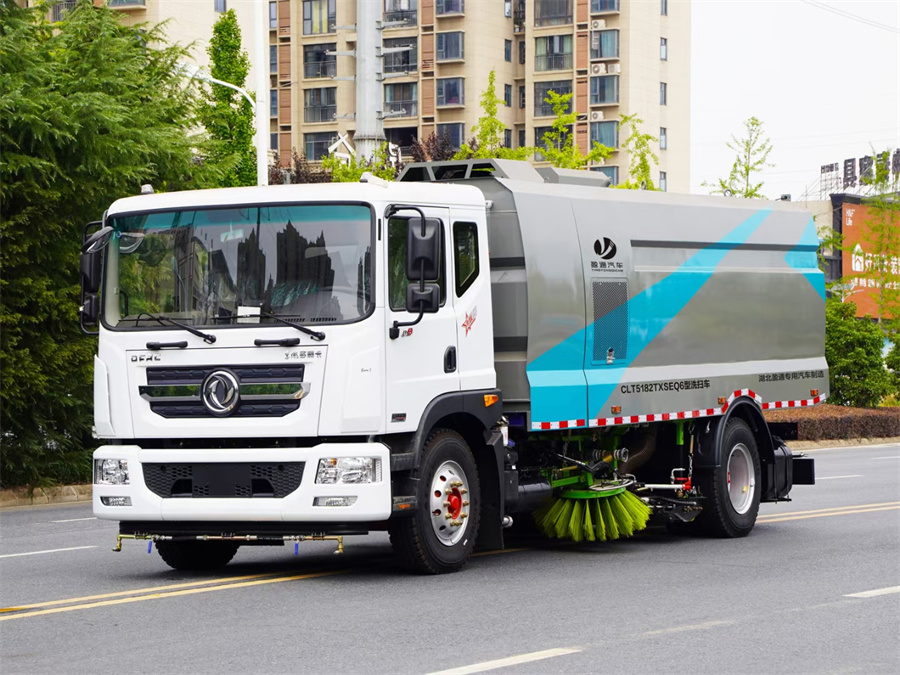

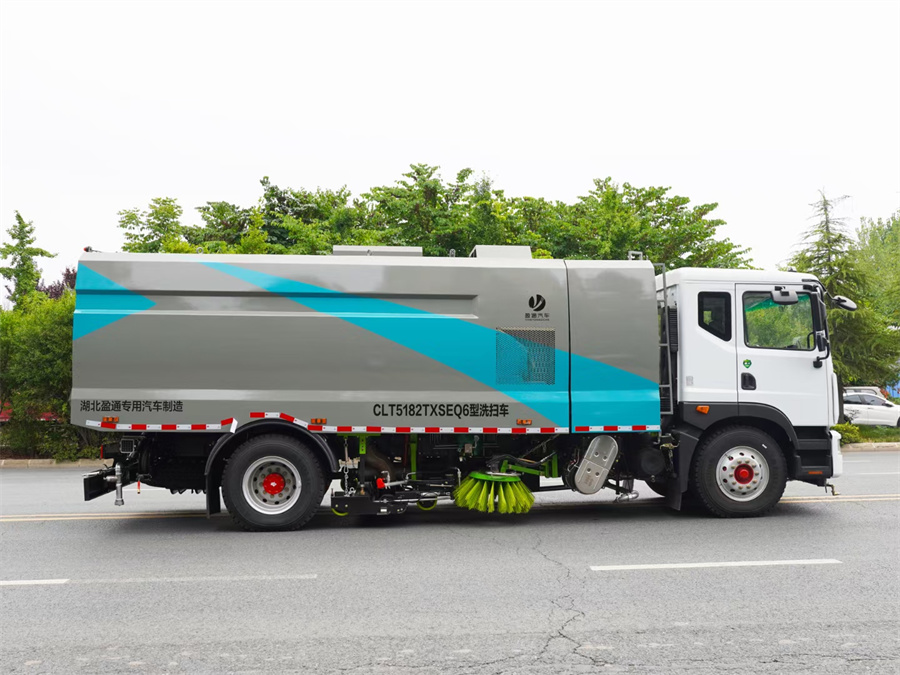

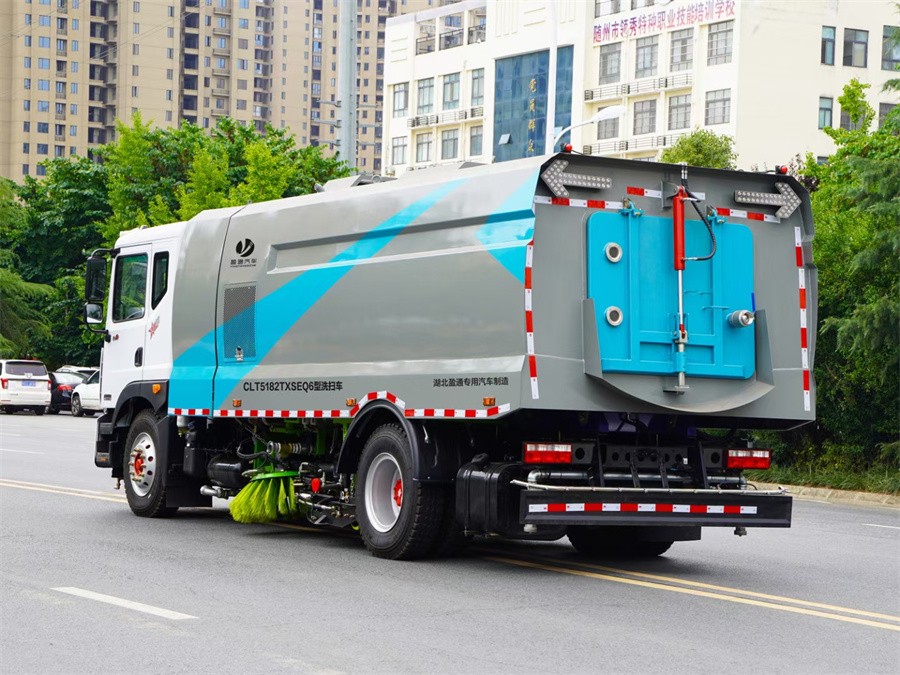

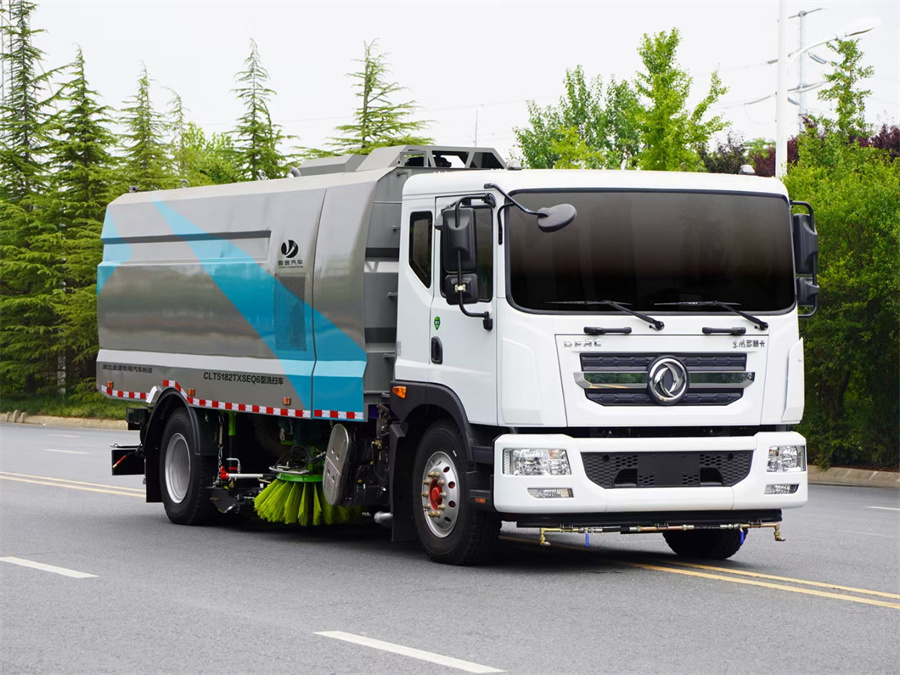

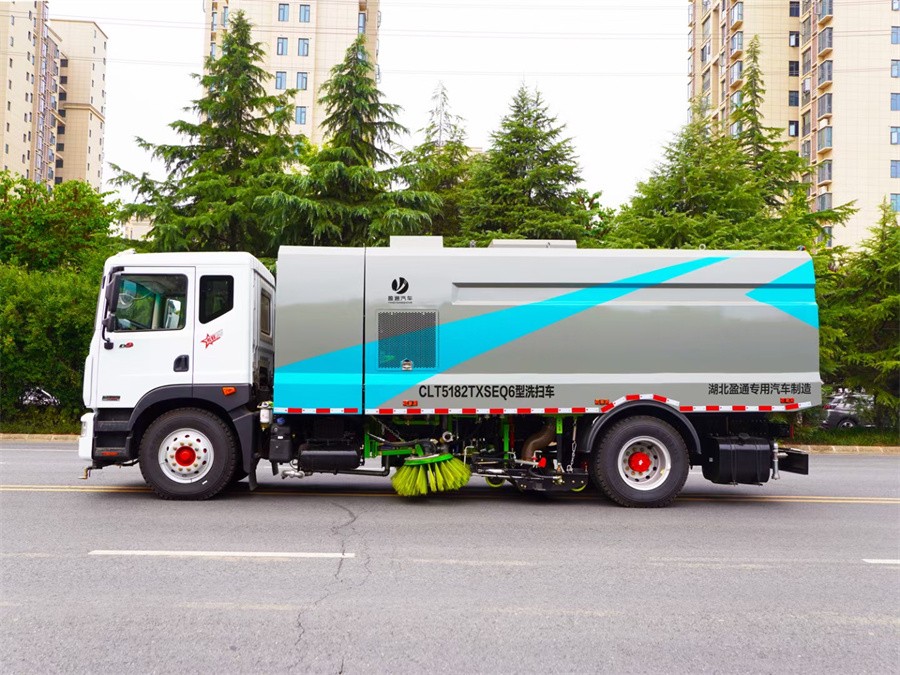

東風D9洗掃車-東風多利卡18噸洗掃車
洗掃車具有路面清洗，路面清掃路緣和路緣石立面洗刷、低壓沖洗、噴霧 除塵等多功能。 有“全洗掃”、“左洗掃”、“右洗掃”、“全掃”、多種作 業模式可選擇。選擇“全洗掃”模式清洗 廣場和路面，清晰效率高效果好，洗 凈率達 95%以上。選擇“左洗掃”或“右洗掃”模式清洗 路面和路緣。需要進 行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開 啟% 節磨，進行噴霧除塵作業�？梢韵駷⑺囈晃蛊彰孢M(jìn)行低壓沖洗作業。 洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、合 理墻壁、路緣和 路緣石立面的機械清洗、清掃、噴霧除塵等清潔作業。
底盤配置： 發動機康明斯 230 馬力（六缸），法士特 8 檔變速箱，5000mm軸距， 4.5T 前橋，9T 后橋 10.00 鋼絲胎，軸距 4700，250 雙層大梁，斷氣剎，空調， 電動 玻璃。
東風D9洗掃車-東風多利卡18噸洗掃車
2.上裝配置： 1、東風天錦國六二類底盤，配備康明斯 230 馬力等各種型號發動機。
2、副發動機采用康明斯 170 馬力發動機。
3、離合器采用廈門南超自動離合器，減少風機啟動和停止時對發動機的沖 擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低耗油 量和節省成本的優點。
4、風機采用大功率耐磨免維護離心風機，噪音小，效率高，風量大，使用壽命長。
5、高壓水泵采用德國品孚，流量合適，壓力大，清收果更佳。
6、低壓水泵采用國產高功率水泵。
7、索諾天工、岡田精工、氣動閥、氣動閥門。
8、副發動機加裝空氣濾芯，機油濾芯，有效防止副發動機進灰塵，以免導 致發動機拉缸。
9、左右掃盤為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用陳本。掃 刷上加裝噴水裝 置，用于噴霧降塵。左右立掃分開控制，可實現右掃和全掃 等不同的作業模式。
10、吸盤的吸口寬度為 2300MM,確保作業總寬度大于 3. 2 米， 4 個高度可 調的吸嘴輪，能方便調整 和火曬偵與路面間的合理間隙，從而達到更好 的吸污效果，是吸污效率更高。
11、吸盤內部裝有高壓噴水裝置，能最大限度的沖洗路面。左右高壓噴水 支架安裝在吸盤上隨吸盤升降，結構簡單緊湊，保證噴水支架達到最佳 的沖洗效果。
12、掃盤擺線馬達采用三洋馬達，使用壽命長穩定可靠，故障率低
13、液壓管路采用國內先進標準技術密封結構形式，抗震動性能好，密封 可靠性高，可實現無 泄漏的密封效果。
14、電磁閥采用海瑞普斯液壓電磁閥，關鍵電控元件采用施耐德電器開關， 可靠性高，使用壽 命長。
15、加裝手動應急泵，在副發動機停止的狀態下也能舉升垃圾箱便于維護 保養。
16、垃圾箱，采用304不銹鋼制作，容積 7 方，廂體采用傾翻卸料。
17、清水箱，采用304不銹鋼制作，容積 9 方。
18、非不銹鋼件經防銹處理，經久耐用。

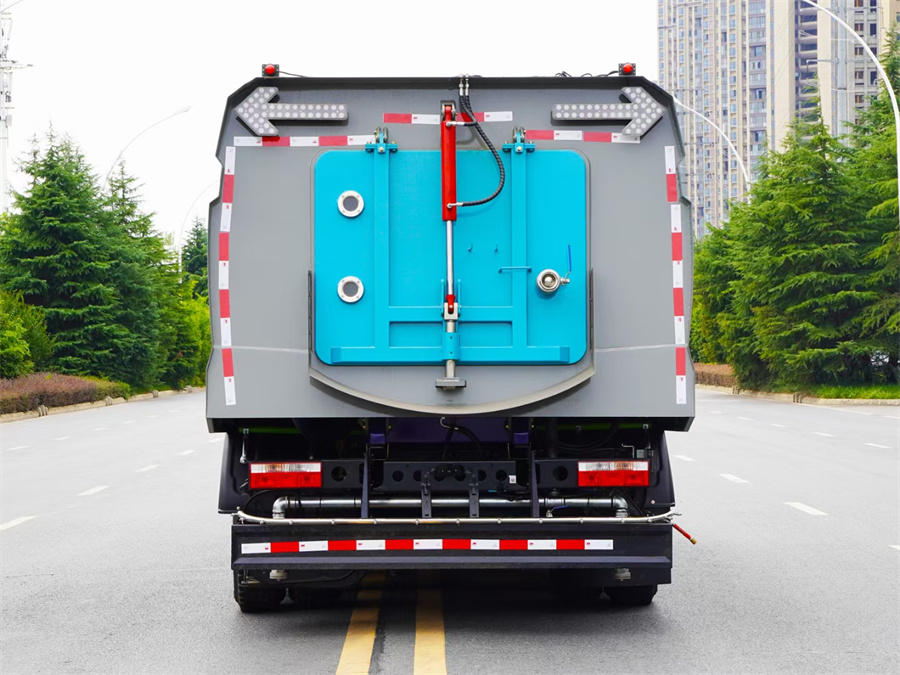

19、車輛尾部倒車影像
20、車輛尾部手動操作盒
21、車輛尾部后置噴霧桿
22、車輛自帶 20米 高壓洗車卷揚
23、車輛前身帶前沖
24、車輛廂體后部配備LED 箭頭指示燈，保證行車作業安全
25、駕駛室配置PLC 控制盒。
三.產品主要技術參數 質量參數 整備質量 11900kg
最大總質量 18000 kg
尺寸參數 外形尺寸（長×寬×高） 8700×2550×3130 mm 后防護離地高度 400mm 高壓清洗 清洗速度 3~20 Km/h 清洗寬度 3.5 m 清洗水壓力 10 MPa 水泵流量 142 L/min 吸掃作業 清掃效率 ≥95% 最大吸入粒度 110 mm 吸掃寬度 3.5 m 最大清掃能力 70000 m³/h 碟形盤刷外伸尺寸 ≥400 mm 吸掃行駛速度 3-20 km/h 罐體 水罐額定容量 9 m³ 垃圾箱 垃圾箱額定容量 7 m³ 卸料門開啟角度 ≥90°液壓系統 型式 開式、電氣控制 主要元件 齒輪泵、液壓馬達、液壓缸、電磁閥 系統壓力 16 MPa 液壓油箱容量 60 L 油溫 60 ˚C 電氣系統 型式 DC24 V 電壓 24 V 蓄電池 24 V （ 2 只 12 V 串聯） 高壓水系統 型式 柱塞泵 型號 德國 PT40 系統壓力 10 MPa 轉速 1150 r/min 水閥型式 氣控高壓球閥 水閥壓力 7 MPa 噴嘴型式 高壓洗滌型 水濾器 濾網式 灑水系統 主要部件 電動隔膜泵、水濾器、噴嘴等 低壓水系統 型號 天億 60/90 流量 60 m3/h 揚程 90 m 掃盤裝置 型式 中置兩個掃盤，液壓馬達驅動，轉速可調， 可 獨立控制，具有自動避讓功能 掃盤直徑 850 mm 掃盤速度 高： 110 中： 80 低： 50 掃盤角度 前傾： 4-6 度 外傾： 4-7 度 吸盤 型式 雙吸口，液壓控制，彈簧懸浮。 吸口直徑 180 mm 吸盤寬度 2300 mm 側噴桿 V 型噴桿，具有自動避讓功能
產品特點
1.集掃路車和高壓清洗車功能與一體，實現在一次作業中完成清掃、高壓清洗 和垃圾、污水的 收集。所有功能（全洗掃、全清洗、全掃、左洗掃、右洗掃、 左掃、右掃、左洗、右洗等）可 單獨控制，也可聯動控制。

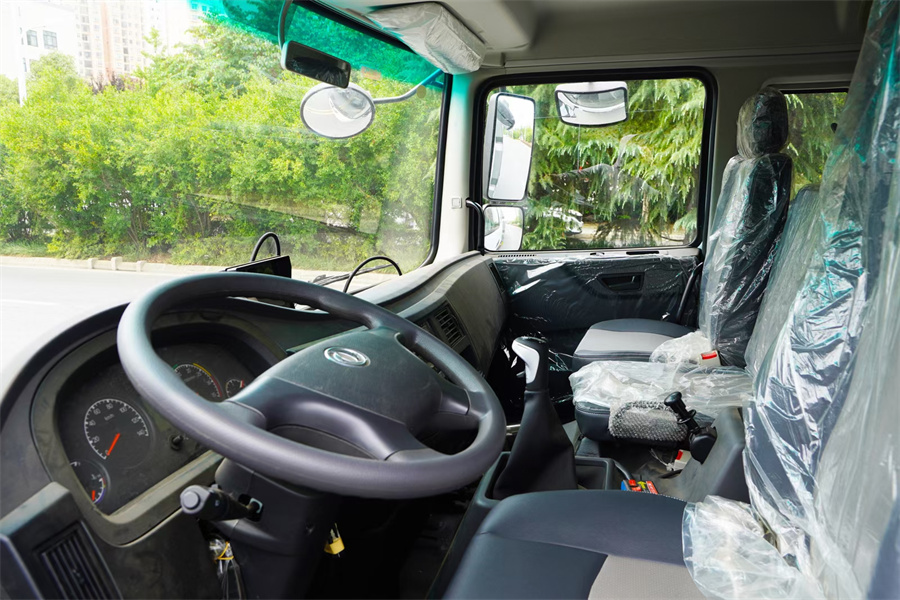

2.車輛配有冷暖空調，液壓方向助力，右影像、倒車影像，工作音樂喇叭。
3. 設置電、氣聯合控制的發動機啟停離合分離裝置，避免發動機帶載啟動
4. 采用“中置兩掃盤+中置寬吸嘴+左右雙吸口，吸嘴內置高壓噴桿的工作裝 置”布置型式，
5. 采用 CAN 總線控制，液晶屏顯示，駕駛室內一鍵式操作智能化電控系統。
6. 車輛右后方安裝手動控制裝置，可在車外控制車輛實現干掃、吸掃、洗掃、 卸料等功能
7. 整車箱體外形采用瓦楞形結構外觀，獨家兩段式設計，淘汰競品三段式累贅 樣式，箱體材質： 304 級不銹鋼，箱體壁厚：4mm。獨立水箱與垃圾箱成整體 流線型，箱體受力均勻，結構性能強， 美觀。
8.清水箱內設有低水位傳感報警系統，無水時自動報警，防止水泵缺水損壞。 污水箱中設有高 水位傳感報警系統，污水箱滿時自動報警，并自動停止工作
9.污水箱采取傾斜底板設計，傾翻采用兩根液壓油缸控制，提高污水箱的卸料 穩定性和安全性。 設置防溢流報警裝置，具有垃圾箱自動清洗功能。傾翻污水 箱時有安全報警功能。
10.車輛后部污水箱安裝卸料口，可連接卸料管直接卸料，無須傾翻污水箱。
11. 具有防污水箱后門開啟前傾翻卸料、防保護撐桿未放下收回已傾翻的污 水箱的安全鎖定裝置。
12.電氣元器件采用國內外知名品牌，整車線束采用防水插接頭，提高整車電器 可靠性。
13.液壓元器件采用國內外知名品牌，保證液壓系統的可靠性。液壓控制系統采 用性能優越的液 壓閥，各系統控制靈活可靠，各液壓管件均采用無焊接點、無 縫一體鑄造的卡套式管件。液壓 管路接頭全部由管端成型機成型，杜絕因焊接 接頭而造成的滲漏。
14. 液壓系統中裝置有納米級別的高、底壓過濾器，保證液壓油清潔，避免 了液壓閥的卡滯現象。
15.具有針對路沿清掃技術的特制掃盤和掃刷，左右掃刷可單獨控制，也可聯動 控制。實現對道 路路面、路緣和路緣石立面的刷洗。掃盤馬達轉速無極調 節，上部安裝環狀噴霧裝置，可有效 抑制揚塵產生，掃盤直徑≥800mm。
16.清掃機構能夠根據掃毛磨損及路面狀況自行調節掃盤與地面高度，掃盤具備 遇障礙自動避讓 及自動復位功能。
17. V 形高壓水噴嘴角度，高壓噴嘴數量≧22 個,噴水壓力≥14mpa,噴嘴離地間 距恒定，采用間 斷噴水方式，水流沖擊力大，能高效匯集污水，并具有防撞和 自動復位功能。
18.左右高壓側噴桿端部安裝高壓噴霧裝置，有效對路沿進行清洗。
19.車輛后部安裝高壓噴霧系統，噴嘴數量≧19 個。
20.高壓水路系統安裝有三級過載保護裝置，保證工作時高壓水路壓力平穩21.裝有低壓水系統，駕駛室操作，氣缸控制，可以實現前噴、對沖、后灑功能。 22.具有手持噴槍并帶自動卷繞沖洗卷盤，卷盤伸縮為自動旋轉，無需人工進行 手搖。23.高低壓水路均安裝防凍吹水裝置接口。
東風多利卡18噸洗掃車整車技術參數 | |||
產品商標 | 縱昂牌 | 公告批次 | 388（擴展） |
產品名稱 | 洗掃車 | 產品型號 | CLT5182TXSEQ6 |
總質量(Kg) | 18000 | 罐體容積(m3) |
|
額定載質量(Kg) | 6070,6005,6470,6405 | 外形尺寸 | 8630,8300,9860,9530,8810,10040×2550×3130 |
整備質量(Kg) | 11800,11400 | 貨廂尺寸 | |
額定載客(人) |
| 準拖掛車總質量(Kg) |
|
駕駛室準乘人數(人) | 2,3 | 鞍座最大載質量(Kg) | |
接近角/離去角(°) | 17/13,19/13 | 前懸/后懸 | 1260/2370,1260/2540,1260/2340,1450/2360, |
軸荷(Kg) | 6500/11500 | 最高車速(Km/h) | 105,89 |
備注 | 東風多利卡18噸洗掃車該車主要用于清掃、清洗路面垃圾污物;主要裝置為箱體及清掃裝置;隨底盤選裝駕駛室;ABS系統生產廠家,型號:焦作博瑞克控制技術有限公司,J ABS;襄陽東風隆誠機械有限責任公司,ABS/ASR-24V-4S/4M.側防護為專用裝置代替,后防護材料為:Q235碳鋼,連接方式為:螺栓連接,后部防護截面尺寸:230×60,后部防護離地高度:400.采用5000mm,4500mm軸距.整車長/軸距/前懸/后懸對應關系:8630/5000/1260//2370(2360),8300/4500(4700)/1260/2540(2340),8810/5000/1450(1420)/2360(2390),8810/4500/1450(1420)/2860(2890).選裝限速裝置,限速89.選裝前面清洗架裝置時,整車長度為9860mm,9530mm,10040mm,前伸為1230mm. | ||
東風多利卡18噸洗掃車底盤技術參數 | |||
底盤型號 | EQ1185LJ9CDE | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 (mm) | 3600,3950,4500,4700,5000,5300,5600 | ||
輪胎規格 | 295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR | ||
鋼板彈簧片數 | 8/10+7,8/-,7/7+3,6/7+3 | 前輪距 | 1862,1933,1949,1904,1960 |
燃料種類 | 柴油 | 后輪距 | 1806,1865 |
排放依據標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
CY4SK761 YCS04200-68 D4.5NS6B220 B6.2NS6B210 B6.2NS6B230 D4.0NS6B195 D45TCIF1 B6.2NS6B260 D4.5NS6B240 | 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 昆明云內動力股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | 4087 4156 4500 6200 6200 4000 4461 6200 4500 | 145 147 162 154 169 143 162 191 176 |
